SMC (Sac Kalıplama Bileşiği)
Yüksek yüzey kalitesi ve hava koşullarına dayanıklılık gerektiren, maliyete duyarlı, aşırı yapısal dayanıklılık veya hafiflik özellikleri gerektirmeyen ürünlerin seri üretimine uygundur. Avantajları arasında istikrarlı kalıplama performansı, iyi yüzey kalitesi ve olgun otomasyon yer alır. Bununla birlikte, sınırlı mekanik özellikleri (sürekli fiber kompozitlerle karşılaştırıldığında) ve boyutsal doğruluğu ile nispeten ağırdır.
HP-RTM (Yüksek Basınçlı Reçine Transfer Kalıplama)
Yüksek sertlik/mukavemet, hafif tasarım ve fiber devamlılığı gerektiren yapısal bileşenler için veya mukavemet-ağırlık oranının imalatta önemli bir faktör olduğu durumlarda uygundur. Avantajları arasında nihai ürünün yüksek spesifik mukavemeti ve ince duvarlı, geniş açıklıklı yapısal parçalar üretme yeteneği yer alır. Dezavantajları ise karmaşık süreçler, yüksek kalıp, takım ve malzeme maliyetleri ve katı süreç kontrol gereklilikleridir. Çevrim süresi ve üretkenlik kürleme sistemi tarafından sınırlıdır.
1. Malzeme farkı
|
| SMC | HP-RTM |
| Oluştur | Kıyılmış elyaflar (esas olarak cam elyafları) polyester veya doymamış reçine matris dolgu maddeleri/alev geciktiriciler/hızlandırıcılar takviye edici değiştiriciler. Malzeme tabaka halinde (önceden karıştırılmış bileşik) sağlanır. | Müdahaleye daldırılmış kumaş (tek yönlü kumaş, dokuma kumaş, lamine kumaş, sürekli fiber ön kalıp) düşük viskoziteli sıvı reçine (epoksi/doymamış polyester/stiren ikamesi, vb.) enjekte edilir ve yüksek basınç altında kürlenir. |
| Elyaf özellikler | Sürekli fiber takviyesi olmayan, kesik veya rastgele yönlendirilmiş fiberler - performans tüm yönlerde dengelidir (izotropik), ancak spesifik mukavemet ve sertlik, sürekli fiber kompozitlerinkinden daha düşüktür. | Yapılandırılabilir yönelimlere sahip sürekli fiberler (cam, karbon veya hibrit), özellikle fiber yönü boyunca mükemmel mekanik özellikler sunar. |
| Formül a avantaj | Kolayca alev geciktiricidir (tipik olarak UL94 V-0 derecesine ulaşır veya otomotiv alev geciktirici standartlarını karşılar), iyi hava koşullarına dayanıklılık ve boyutsal stabiliteye sahiptir. | Termal stabiliteyi, yapışmayı ve alev geciktiriciliği geliştirmek için seçilebilir reçine sistemleriyle yüksek cam veya karbon fiber hacim fraksiyonları (yüksek mukavemet, yüksek sertlik, hafiflik) elde edilebilir (ancak alev geciktirici modifikasyonlar daha karmaşık ve maliyetli olabilir). |
| Yüzey ve tedavi sonrası | Boyama ve kaplama için kolayca uygun, pürüzsüz bir yüzey sağlar. | Kalıp yüzeyi ve reçine penetrasyon kontrolüne dikkat edilmelidir; Yüksek yüzey kalitesi elde etmek için genellikle son işlem gerekir. |
2. Nihai Ürün Kalitesi
|
| SMC | HP-RTM |
| Mekanik Özellikler | Çekme ve kesme mukavemetleri orta düzeyde olup, tek tip yüklere maruz kalan bileşenler veya birincil olmayan yük taşıyan kapaklar için uygundur. Darbe direnci ortalamadır, ancak doğranmış lifler bir miktar enerji emme avantajı sunar. | Lif yönü boyunca mukavemet ve sertlik SMC'den çok daha yüksek olabilir; yorulma direnci ve çatlama direnci üstündür; bu da onu yüksek darbe veya burulma kuvvetlerine maruz kalan yük taşıyan yapılar veya bileşenler için uygun kılar. |
| boyutlu Doğruluk ve Kararlılık | İyi boyutsal stabiliteye sahip, preslenerek oluşturulmuştur; ancak kalınlık toleransları ve küçük geometrik özellikler malzeme akışından ve kalıp tasarımından etkilenir. | Kalınlık ve yerel dolgu kontrolü için yüksek gereksinimler; Enjeksiyon ve havalandırma iyi tasarlanmışsa yüksek boyutsal doğruluk elde edilebilir ancak reçine büzülmesi de hassas kontrol ve dengeleme gerektirir. |
| Yüzey Kalitesi / Görünüm | Açıkta kalan kapakların estetik gereksinimlerine uygun, boyanın iyi yapışmasıyla doğrudan pürüzsüz bir yüzey elde edilebilir. | Doğrudan oluşturulan yüzeyler, SMC ile aynı seviyedeki görünümü elde etmek için sonradan işlem (vernik, cila, kaplama veya film) gerektirebilir; Ancak görünümü iyileştirmek için ortak mod jelkot veya membran teknolojisi de kullanılabilir, bu da maliyeti artırır. |
3. Pres ve Yardımcı Ekipmanlar

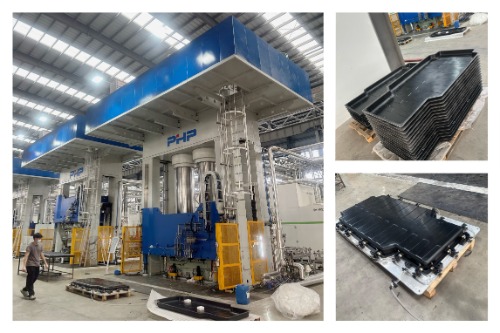

SMC nispeten düşük ekipman yatırımı gerektirir ve teknolojik olarak olgun ve istikrarlıdır. Tipik olarak SMC işleme, parçaları üretmek için yalnızca bir pres, bir kalıp seti ve bir ısıtma sistemi gerektirir. Presin işlevsel gereksinimleri yüksek değildir. Hammaddeler doğrudan tabaka halinde satın alınabilir ve bir SMC kesme makinesi kullanılarak tartılıp kesilebilir. Kalıplamadan sonra, bitmiş parçalar yalnızca zımparalamayı gerektirir.

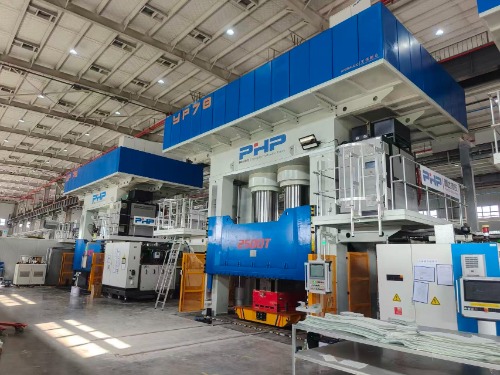

HP-RTM daha yüksek bir ekipman yatırımı gerektirir. Tipik olarak, malzeme ilk olarak önceden ısıtılmalı ve önceden şekillendirilmeli, daha sonra büyük tonajlı bir preste yüksek basınçlı enjeksiyonlu kalıplamaya tabi tutulmalı ve son olarak bir lazer kesici kullanılarak kesilmeli ve kesilmelidir. Hammaddeden bitmiş ürüne kadar tüm süreç aşağıdakileri içeren ekipman gerektirir: 100-200 tonluk bir ön şekillendirme presi (ısıtma sistemli), 2500 - 3500 tonluk bir kalıplama presi (ısıtmalı) sistemi, vakum sistemi ve dört köşeli tesviye fonksiyonu), iki kalıp seti, kesme makinesi, reçine enjeksiyon makinesi, soğutma ve sertleştirme fikstürleri, lazer kesici ve hava sızdırmazlık test cihazı. Ön yatırım önemli miktardadır.
4. Diğerleri
Bakım ve Geri Dönüştürülebilirlik: Hem SMC hem de HP-RTM ısıyla sertleşen sistemlerdir ve geri dönüşümü zorlaştırır.
Hafifleştirme: HP-RTM (özellikle karbon fiber kullanıldığında) SMC'ye kıyasla ağırlığı önemli ölçüde azaltabilir. Akü yuvalarına uygulandığında aracın menzilini artırabilir veya genel akü maliyetlerini azaltabilir.
Tedarik Zinciri / Kullanılabilirlik Riski: Kıyılmış fiber SMC'nin tedarik zinciri genel olarak stabildir; karbon elyafları ve yüksek performanslı reçineler, sıkı tedarik sırasında önemli fiyat dalgalanmaları yaşayabilir, bu da uzun vadeli tedarik istikrarının değerlendirilmesini gerektirir.
Süreç Esnekliği: HP-RTM karmaşık entegre yapılar için daha esnektir, sonraki montaj parçalarının sayısını azaltır (hafif ağırlık ve daha az montaj adımı), ancak kalıpların ve süreçlerin hızlı bir şekilde değiştirilmesi daha zordur. SMC, minimum tasarım varyasyonlarıyla yüksek hacimli üretim için daha uygundur.
Güvenlik ve Operasyonel Riskler: HP-RTM reçine enjeksiyonu ve kürleme sistemleri düşük viskoziteli toksik veya uçucu bileşenler içerebilir ve çalışma ortamının, havalandırmanın ve kişisel koruyucu ekipmanın daha sıkı kontrol edilmesini gerektirir.
5. Özet
|
| SMC | HP-RTM |
| Elyaf Type | Kıyılmış Rastgele Lifler | Sürekli Fiberler (Yönlendirilebilir) |
| Parça Başına Malzeme Maliyeti | Düşük | Yüksek (karbon fiber/epoksi maliyeti nedeniyle) |
| Araç / Ekipman Karmaşıklığı | Orta (Basın ısıtma) | Yüksek (Enjeksiyon ölçümü, kapalı kalıplar, ısıtma ve vakum gerektirir) |
| Çevrim Süresi / Üretim Kapasitesi | Yüksek adetli üretime uygun | Üretim Kapasitesi reçinenin kürlenmesine bağlıdır; paralel işlemle artırılabilir. |
| Yüzey Kalitesi | Mükemmel (pürüzsüz, çekici bir yüzey elde etmek kolaydır) | Ek işleme veya film teknolojisi gerektirir |
| Yapısal Güç / Hafiflik | Orta | Yüksek (özellikle karbon fiber kullanıldığında) |
| Alev Geciktirici / Hava Koşullarına Dayanıklı | Formülasyon Yoluyla Kolayca Ulaşılabilir | Yüksek maliyetli, özel formülasyon gerektirir |
| Uygulanabilir Bileşenler | Estetik kapaklar, kapaklar ve yüksek hacimli parçalar | Yük taşıyan muhafazalar, takviyeler ve karmaşık entegre yapılar |
