Yüksek Kaliteli Kompozit Üretimi için Ekipman Düzeyinde Pratik Bir Çözüm
Giriş
Sac Kalıplama Bileşimi (SMC) sıkıştırmalı kalıplamada üreticiler sıklıkla iki kritik kalite sorunuyla karşı karşıyadır:
- Kısa çekimler (eksik kalıp doldurma)
- Yanık izleri (yüzey kararması veya kavurucu)
Bu kusurlar otomotiv dış panellerinde, EV akü kapaklarında, elektrik muhafazalarında ve yapısal kompozit bileşenlerde yaygın olarak görülmektedir.
Malzeme ağırlığının, kalıp sıcaklığının veya kapanma hızının değiştirilmesi gibi proses ayarlamaları kısmi iyileştirme sağlasa da çoğu zaman kusurları tamamen ortadan kaldırmada başarısız olur.
Temel sınırlama yalnızca prosesle ilgili değildir; kalıp boşluğu içindeki havanın sıkışmasıyla da güçlü bir şekilde bağlantılıdır.
Bu sorunu çözmek için modern üst düzey SMC sıkıştırma kalıplama presi giderek daha fazla entegre vakum fonksiyon sistemiyle donatılıyor.
SMC Kalıplamada Neden Kısa Atışlar ve Yanık İzleri Oluşur?
Her ne kadar birçok faktör katkıda bulunsa da çoğu kusurun temel nedeni tutarlıdır:
Sıkıştırma sırasında kalıp boşluğunun içinde sıkışan hava
Kalıbın kapatılması sırasında hava düzgün şekilde tahliye edilemediğinde:
- Malzeme akışı engellendi
- Basınç dağılımı dengesiz hale gelir
- Hava sıkıştırılıyor ve aşırı ısınıyor
- Yanık izleri veya siyah noktalar görünüyor
- Malzeme derin boşluk alanlarına ulaşamaz, bu da kısa atışlara neden olur
Bu özellikle büyük veya karmaşık SMC parçalarında kritik öneme sahiptir.
Geleneksel Süreç Optimizasyonunun Sınırlamaları
Üreticiler genellikle bu sorunları şu şekilde çözmeye çalışır:
- Şarj ağırlığının ayarlanması
- Şarj modelini optimize etme
- Kalıp sıcaklığının arttırılması
- Kapanma hızı eğrilerinin değiştirilmesi
Ancak bu ayarlamalar temel nedeni ortadan kaldıramaz:
Proses ayarından bağımsız olarak hava boşluğun içinde sıkışıp kalır
Hava mevcut olduğu sürece:
- Malzeme akışına direnin
- Sıkıştırma sırasında lokalize aşırı ısınma yaratın
- Tutarsız kavite dolumuna neden olur
Bu nedenle, süreç optimizasyonunun tek başına kendine özgü sınırlamaları vardır.
Anahtar Çözüm: SMC Sıkıştırma Presinde Entegre Vakum Fonksiyonu
Daha etkili bir yaklaşım, sıkışan havayı çıkararak kalıp ortamını doğrudan kontrol etmektir.
Bu, SMC kompresyon kalıplama presindeki entegre vakum fonksiyon sistemi aracılığıyla elde edilir.
Bağımsız vakumlu kalıplama makinelerinin aksine, bu sistem doğrudan baskı makinesine entegre edilmiştir ve şunları içerir:
- Vakum pompası sistemi
- Vakum tampon tankı
- Kalıp vakum kanalları ve boruları
- Pres HMI'sına (dokunmatik ekran sistemi) entegre vakum kontrol arayüzü
SMC Sıkıştırma Kalıplamada Vakum Fonksiyonu Nasıl Çalışır?
Kalıplama döngüsü sırasında vakum sistemi, pres kapatma aşamalarıyla koordineli olarak çalışır:
Tam sıkıştırmadan önce hava tahliyesi
Tam kalıp kapanmasından önce:
- Boşluk içindeki hava çıkarılır
- İç basınç önemli ölçüde azalır
- Hava sıkışması riski en aza indirilir
Hava sıkışmasından kaynaklanan yanık izlerinin önlenmesi
Geleneksel kalıplamada:
Sıkışmış hava → hızlı sıkıştırma → lokalize ısı artışı → reçine bozulması → yanık izleri
Vakum yardımı ile:
- Hava hacmi büyük ölçüde azalır
- Sıkıştırma ısı etkisi en aza indirilir
- Yüzey yanması ve siyah noktalar önemli ölçüde azalır
İyileştirilmiş malzeme akışı ve azaltılmış kısa çekimler
Hava direncini kaldırarak:
- SMC malzemesi daha düzgün akıyor
- Akış mesafesi direnci azalır
- Derin boşluk doldurma iyileşir
- Karmaşık geometriler daha tutarlı bir şekilde doldurulur
Entegre Vakum Fonksiyonu Neden Proses Ayarlamalarından Daha Etkilidir?
Çoğu durumda süreç ayarlaması kusurları yalnızca kısmen iyileştirebilir.
Bunun nedeni, temel sorunun yalnızca prosedürle ilgili değil, fiziksel olmasıdır:
Hava sıkışması parametre düzeyinde bir sorun değil, sistem düzeyinde bir sınırlamadır
Bu özellikle aşağıdakiler için geçerlidir:
- Büyük otomotiv dış parçaları
- EV pil muhafazaları
- Derin boşluklu yapısal bileşenler
- A Sınıfı yüzey kompozit paneller
Bu uygulamalarda yalnızca ekipman düzeyindeki çözümler istikrarlı sonuçlar sağlar.

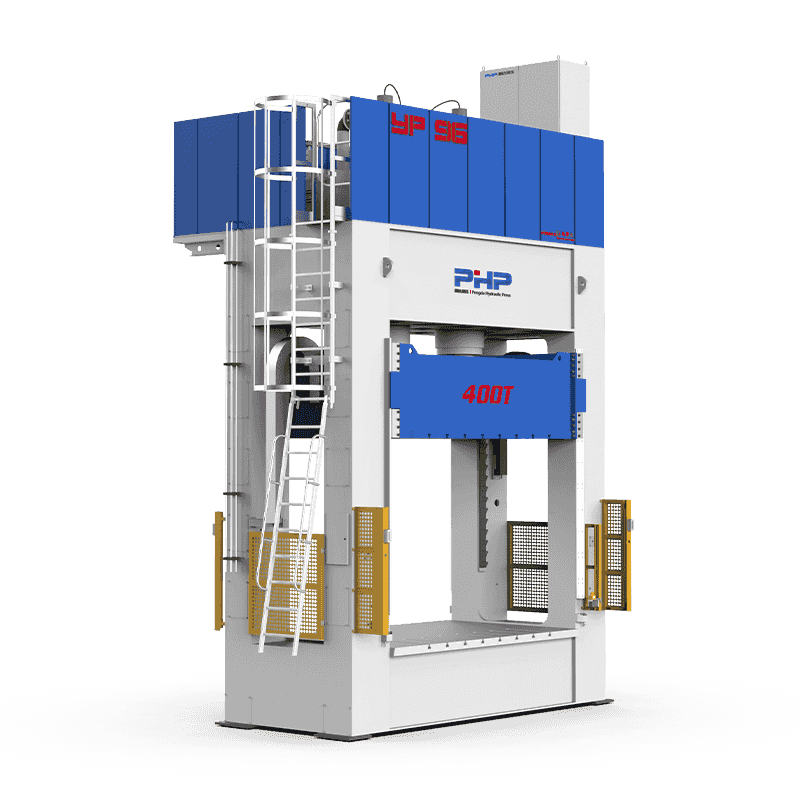

PHP Pres Entegre Vakum SMC Sıkıştırma Kalıplama Sistemi
PHP Press, tam entegre vakum işlevselliğine sahip gelişmiş kompozit kalıplama presleri tasarlar.
Sistem konfigürasyonu
- Bağımsız vakum pompası sistemi
- Sabit basınç kontrolü için vakum depolama tankı
- Kalıp vakum arayüz tasarımı
- Otomatik vakum valfi kontrol sistemi
Akıllı HMI kontrol sistemi
Vakum fonksiyonu pres kontrol arayüzüne tamamen entegre edilmiştir:
- Ayarlanabilir vakum zamanlaması
- Senkronize vakum ve pres döngüsü kontrolü
- Gerçek zamanlı vakum basıncı izleme
- Tamamen programlanabilir kalıplama parametreleri
Servo hidrolik pres sistemi ile koordinasyon
Servo tahrikli hidrolik kontrolle birleştirildiğinde:
- Kapanma hızı son derece hassas hale gelir
- Vakum ve basınç aşamaları senkronize edilir
- Malzeme akış stabilitesi önemli ölçüde iyileştirildi
Sonuç
SMC sıkıştırmalı kalıplamadaki kısa atışlar ve yanık izleri öncelikle kalıp boşluğunun içinde sıkışan havadan kaynaklanır.
Geleneksel süreç ayarlamaları yalnızca belirtileri azaltabilir ancak temel nedeni ortadan kaldıramaz.
SMC basınçlı kalıplama presindeki entegre vakum fonksiyon sistemi, aşağıdaki yollarla doğrudan ve etkili bir çözüm sağlar:
- Sıkıştırmadan önce sıkışan havanın çıkarılması
- Malzeme akış davranışının iyileştirilmesi
- Yanık izlerinin ve siyah noktaların azaltılması
- Kavite doldurma tutarlılığının arttırılması
Bu teknoloji, yüzey kalitesi ve yapısal güvenilirliğin kritik olduğu üst düzey otomotiv ve EV kompozit üretiminde giderek daha fazla benimseniyor.
PHP Press, üretim istikrarını ve parça kalitesini iyileştirmek için tasarlanmış entegre vakum sistemlerine sahip gelişmiş SMC sıkıştırmalı kalıplama preslerinde uzmanlaşmıştır.
