Gelişmiş RTM Baskı Teknolojisi ile Daha Fazla Üretkenliğin Kilidini Açmak
Üretim mükemmelliği arayışı, süreç teknolojisinde sürekli yenilik gerektirir ve Reçine Transfer Kalıplama (RTM) presi bu yolculukta çok önemli bir ekipman parçası olarak duruyor. Geleneksel açık kalıplama yöntemlerinin veya daha yavaş kompozit üretim tekniklerinin ötesine geçen modern RTM kalıplama presi üretim oranlarını önemli ölçüde artıran, parça kalitesini artıran, malzeme israfını ve çevresel etkiyi azaltan kapalı bir sistem yaklaşımı sunar. Bu makale, bir RTM baskı makinesini üretim iş akışınıza entegre etmenin temel avantajlarını derinlemesine ele alıyor ve çalışma ilkelerinin, temel avantajların ve başarılı bir uygulama için dikkate alınması gereken kritik faktörlerin ayrıntılı bir analizini sağlıyor. Bu teknolojinin yalnızca verimliliği artırmakla kalmayıp, aynı zamanda daha önce üretilmesi zor veya maliyetli olan yüksek performanslı, karmaşık kompozit parçaların yaratılması için nasıl yeni olanaklar açtığını da keşfedeceğiz. Üreticiler, RTM sürecinin tüm yeteneklerini anlayarak operasyonlarını kolaylaştırmak, parça başına toplam maliyetlerini azaltmak ve pazarda rekabet avantajı kazanmak için bilinçli kararlar alabilirler.
Bir RTM Baskı Makinesi Kompozit Parça Üretimini Nasıl Dönüştürüyor?
RTM kalıplama presinin temel işlemi, kuru fiber ön kalıbı içeren kapalı bir kalıba sıvı reçinenin enjekte edilmesini içerir. Görünüşte basit olan bu süreç, son parçanın kalitesini ve tutarlılığını birlikte belirleyen çok sayıda parametrenin hassas kontrolüyle yönetilir. Hammaddeden bitmiş, yüksek mukavemetli bir bileşene dönüşüm, RTM pres sisteminin mühendislik gelişmişliğinin bir kanıtıdır.
Adım Adım RTM Süreç Döngüsü
Tipik bir RTM döngüsü, her biri operasyonun başarısı için kritik olan birkaç farklı aşamaya bölünebilir. Bu döngüyü anlamak, baskı makinesinin verimliliği nasıl artırdığını anlamak için çok önemlidir.
- Kalıp Hazırlama ve Ön Kalıp Yerleştirme: İşlem, eşleşen metal kalıbın iki yarısının hazırlanmasıyla başlar. Bitmiş parçanın kalıptan kolayca çıkarılmasını sağlamak için bir ayırıcı madde uygulanır. Dokuma kumaş, dikişli keçe veya örgülü ön kalıp formunda olabilen kuru elyaf takviyesi hassas bir şekilde kesilir ve kalıp boşluğunun alt yarısına yerleştirilir. Bu ön kalıp, son parçanın yapısal özelliklerini ve şeklini tanımlar.
- Kalıp Kapatma ve Sıkıştırma: Kalıbın üst yarısı daha sonra alt yarısına indirilir ve RTM presinin güçlü hidrolik veya elektrik sistemi, kalıbı kapatmak için önemli bir sıkma kuvveti uygular. Bu kuvvet, kalıbın ayrılmasına veya parlama oluşmasına neden olmadan reçine enjeksiyonu sırasında oluşan iç basınca dayanmak için çok önemlidir. Bağlama sisteminin hassasiyeti, parça kalınlığının binlerce döngü boyunca tutarlı ve tekrarlanabilir olmasını sağlar.
- Reçine Enjeksiyonu ve Kürleme: Genellikle epoksi, vinil ester veya polyester gibi bir termoset polimer olan önceden karıştırılmış bir reçine sisteminin, sıkışan havayı çıkarmak için gazı alınır ve daha sonra kontrollü basınç ve akış hızları altında yalıtılmış kalıba enjekte edilir. Reçine, fiber ön kalıbının içinden akar, fiberleri tamamen ıslatır ve havayı stratejik olarak yerleştirilmiş havalandırma deliklerinden geçirir. Kalıp doldurulduktan sonra parça, sertleşmesi için sıcaklık kontrollü koşullar altında tutulur; bu işlemde reçine, katı, sert bir plastik matris haline gelmek üzere kimyasal reaksiyona girer.
- Kalıptan Çıkarma ve İşlem Sonrası: Sertleşme döngüsü tamamlandıktan sonra sıkma kuvveti serbest bırakılır, kalıp açılır ve bitmiş parça çıkarılır. Uygulamaya bağlı olarak parça, fazla malzemenin kesilmesi veya delik açılması gibi küçük sonradan işlemlere tabi tutulabilir, ancak genellikle net şekle yakın bir üründür ve diğer yöntemlere kıyasla ikincil işçiliği önemli ölçüde azaltır.
Optimum Performans için Temel Sistem Bileşenleri

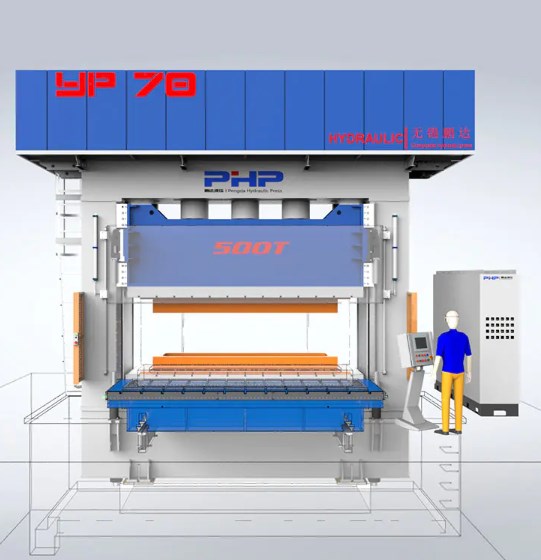

Tüm RTM sürecinin verimliliği büyük ölçüde temel bileşenlerin performansına ve entegrasyonuna bağlıdır. Modern bir RTM baskı makinesi, bir bağlama cihazından daha fazlasıdır; entegre bir üretim hücresidir.
- Pres Çerçevesi ve Sıkıştırma Ünitesi: Bu, sistemin omurgasıdır ve kalıbı kapalı tutmak için gereken yapısal bütünlüğü ve kuvveti sağlar. Modern presler programlanabilir ve yüksek oranda tekrarlanabilir sıkma kuvvetleri sunar.
- Enjeksiyon Sistemi: Buna reçine ve katalizör ölçüm cihazları, karıştırıcılar ve enjeksiyon pompaları dahildir. Ölçüm ve karıştırmadaki hassasiyet, tutarlı reçine kimyası ve dolayısıyla son parçada tutarlı mekanik özellikler elde etmek için hayati öneme sahiptir.
- Kalıp Sıcaklık Kontrol Ünitesi (TCU): TCU, kalıptaki kanallar boyunca bir termal sıvıyı dolaştırarak kalıptaki optimum reçine akışı ve kürleme kinetiği için gereken kesin sıcaklığa kadar ısıtır. Kısa çevrim süreleri ve yüksek kaliteli parçalar elde etmek için doğru sıcaklık kontrolünden vazgeçilemez.
- Programlanabilir Lojik Denetleyici (PLC): PLC, kalıbın kapatılması ve sıkıştırılmasından enjeksiyon, sertleştirme ve kalıptan çıkarmaya kadar tüm döngüyü otomatikleştiren operasyonun beynidir. Farklı parçalara ait tarifleri saklayarak tekrarlanabilirliği sağlar ve kalite kontrol amacıyla veri kaydı yapılmasına olanak tanır.
Doğru RTM Ekipmanını Seçmek İçin Kritik Faktörler
Bir RTM kalıplama presi seçmek önemli bir sermaye yatırımıdır ve karar, özel üretim ihtiyaçlarınızın kapsamlı bir değerlendirmesine dayanmalıdır. Bir uygulama için mükemmel şekilde uygun olan bir baskı makinesi, başka bir uygulama için yetersiz kalabilir. Bu nedenle teknik özelliklerin, operasyonel gereksinimlerin ve uzun vadeli üretim hedeflerinin ayrıntılı bir değerlendirmesi çok önemlidir. Proseslerini optimize etmek isteyen üreticiler için, düşük basınçlı RTM makinesi özellikleri temel bir başlangıç noktasıdır. Düşük basınçlı sistemler, azaltılmış takım maliyetleri, daha az dayanıklı kalıp kullanma yeteneği ve daha düşük enerji tüketimi gibi belirgin avantajlar sunar; bu da onları aşırı yüksek enjeksiyon basınçlarının gerekli olmadığı rüzgar türbini kanatları veya küvetler gibi büyük parçalar için ideal kılar.
Sıkıştırma Kuvvetini ve Merdane Boyutunu Analiz Etme
Ton cinsinden ölçülen sıkma kuvveti ve maksimum kalıp alanını tanımlayan merdane boyutu en temel ancak kritik özelliklerdir. Gerekli sıkma kuvveti, parçanın öngörülen alanına (yolluk sistemi dahil) ve kalıp boşluğu içinde beklenen maksimum enjeksiyon basıncına göre belirlenir. Yetersiz sıkma kuvveti, kalıbın sapmasına ve parlamasına neden olacak, atık oluşturacak ve işlem sonrası işçilik gerektirecektir. Aşağıdaki tablo, parça boyutunun tipik sıkma kuvveti gereksinimleriyle nasıl ilişkili olduğuna ilişkin genel bir karşılaştırma sağlar.
| Parça Öngörülen Alanı | Tipik Uygulama Örneği | Önerilen Sıkma Kuvveti Aralığı |
|---|---|---|
| 1 m²'den az | Otomotiv braketleri, elektrik muhafazaları | 100 - 250 ton |
| 1 m² ila 4 m² | Araç gövde panelleri, kamyon kaportaları, büyük konteynerler | 250 - 800 ton |
| 4 m²'den büyük | Rüzgar türbini bölümleri, otobüs gövde parçaları, deniz gövdeleri | 800 ton |
Kuvvetin ötesinde, merdane boyutu, hidrolik maça çekicileri veya kızakları gibi yardımcı donanımlar da dahil olmak üzere kalıbın fiziksel boyutlarına uygun olmalıdır. Ayrıca, takımınızla uyumluluğu sağlamak için gün ışığı açıklığını (presin kabul edebileceği maksimum kalıp yüksekliği) ve pres strokunu dikkate almak da çok önemlidir.
Kontrol Sistemlerinin ve Otomasyon Entegrasyonunun Değerlendirilmesi
Baskı makinesinin kontrol sistemindeki gelişmişlik düzeyi, kullanım kolaylığını, tekrarlanabilirliği ve veri bütünlüğünü doğrudan etkiler. Dokunmatik ekranlı HMI'ya (İnsan-Makine Arayüzü) sahip modern PLC tabanlı sistem, operatörlerin yüzlerce parça tarifini girmesine ve saklamasına olanak tanır. Enjeksiyon basıncı, akış hızı, reçine sıcaklığı ve kalıp sıcaklığı gibi temel parametreler kapalı döngü şeklinde izlenmeli ve kontrol edilmelidir. Yüksek hacimli üretimi hedefleyen operasyonlar için otomasyon potansiyeli önemli bir husus olmalıdır. Buna, ön kalıp yükleme ve bitmiş parça boşaltma için robotların yanı sıra yukarı ve aşağı yöndeki ekipmanlarla entegrasyon da dahildir. Sağlam bir kontrol sistemi, bir üreticinin sürekli olarak yüksek kaliteli parçalar üretmesini sağlayan ve birçok gelişmiş endüstrinin ihtiyaç duyduğu izlenebilirlik verilerini sağlayan şeydir.
Parça Kalitesini Artırma ve Maliyet Verimliliğine Ulaşma
RTM teknolojisinin benimsenmesinin temel nedeni, parça kalitesindeki önemli iyileşme ve buna bağlı ekonomik faydalardır. Açık kalıplama proseslerinden farklı olarak RTM, estetik uygulamalar için son derece arzu edilen, iki adet tamamlanmış, pürüzsüz yüzeye (A tarafı ve B tarafı) sahip parçalar üretir. Kapalı kalıplama işlemi aynı zamanda çok daha tutarlı fiber-reçine oranları ve üstün mekanik özellikler sağlar çünkü fiber mimarisi reçine uygulama aşamasında bozulmaz. Genel değer önerisini değerlendirirken, RTM ile elle yatırmanın maliyet fayda analizi . Bir RTM baskı makinesine ve eşleşen metal kalıplara yapılan ilk yatırım, elle yerleştirme için kullanılan takımlardan daha yüksek olsa da, uzun vadeli tasarruflar önemli ve çok yönlüdür.
Üstün Mekanik Özellikler ve Yüzey İşlemi
RTM'nin kalite avantajları yadsınamaz. Süreç, belirli yönlerde mukavemeti ve sertliği optimize etmek için kontrollü bir şekilde yerleştirilen yüksek performanslı sürekli fiber takviyelerin kullanılmasına olanak tanır. Basınç ve ısı altında konsolidasyon, çok düşük boşluk içeriğine (tipik olarak %1'den az) sahip bir kompozitle sonuçlanır; bu da doğrudan daha yüksek tabakalar arası kayma mukavemeti ve yorulma direnci anlamına gelir. Ayrıca, kalıp yüzeyini taklit eden yüzey olağanüstü kalitede olup çoğu zaman doğrudan kalıptan çıkar çıkmaz A Sınıfı bir son kat elde eder, bu da zımparalama ve boyama hazırlığı ihtiyacını ortadan kaldırır veya büyük ölçüde azaltır. Bu, parçanın açık tarafının pürüzlü olduğu ve kabul edilebilir bir yüzey elde etmek için ciddi bir emek gerektirdiği elle yerleştirmeyle tam bir tezat oluşturuyor.
Operasyonel Maliyetlerin ve Çevresel Etkinin Azaltılması
RTM'nin ekonomik faydaları iş gücü tasarrufunun çok ötesine uzanır. Sürecin kapalı kalıp yapısı, stiren emisyonlarını (polyester ve vinil ester reçineleri için) ve VOC'leri (Uçucu Organik Bileşikler) açık kalıplamaya göre çok daha etkili bir şekilde içerir ve üreticilerin sıkı çevre düzenlemelerini karşılamalarına ve daha güvenli bir iş yeri yaratmalarına yardımcı olur. Malzeme kullanımı da daha verimlidir. Elle yerleştirmede aşırı reçine tipik bir durumdur ve bu da israfa ve daha ağır parçalara yol açar. RTM'nin hassas enjeksiyonu, kullanılan reçine miktarını kontrol ederek daha düşük parça ağırlığı ve daha düşük malzeme maliyeti sağlar. Aşağıdaki listede maliyet tasarrufunun temel alanları özetlenmektedir:
- İşgücü Maliyetinin Azaltılması: RTM, elle yatırmaya göre çok daha az emek gerektirir. Tek bir operatör çoğu zaman birden fazla baskı makinesini yönetebilirken, elle yerleştirme her parça için vasıflı işçiler gerektirir.
- Malzeme Verimliliği: Hassas reçine ölçümü ve kapalı kalıp, israfı en aza indirerek doğrudan hammadde tasarrufu sağlar.
- Daha Az Yeniden İşleme ve Hurda: RTM'nin yüksek tekrarlanabilirliği ve otomasyonu, sürekli olarak iyi parçaların üretilmesine yol açarak reddedilme oranlarını ve kusurlu parçaların onarımıyla ilgili maliyetleri önemli ölçüde azaltır.
- Daha Düşük Çevresel Uyumluluk Maliyetleri: Azalan emisyonlar, havalandırma ve hava azaltma sistemleri üzerindeki yükü azaltır, bu da fabrikanın işletme maliyetlerinin düşmesine neden olur.
Karmaşık Geometriler için RTM Sürecini Optimize Etme
Hafif, güçlü ve karmaşık şekilli kompozit parçalara olan talep arttıkça, RTM sürecinin karmaşık tasarımlara uyum sağlama yeteneği büyük bir avantaj haline geliyor. Bununla birlikte, derin çekmelere, alttan kesmelere veya değişen kalınlıklara sahip parçaların başarılı bir şekilde kalıplanması, hem kalıp tasarımı hem de proses kontrolü açısından karmaşık bir yaklaşım gerektirir. Bu zorluklarla mücadele eden mühendisler için en iyiyi bulmak Kalın kompozitler için RTM kalıplama parametreleri ortak ve kritik bir görevdir. Kalın bölümler kürleme sırasında eksik ıslanmaya veya ekzotermik aşırı ısınmaya eğilimlidir, bu da iç boşluklara veya matris çatlamalarına yol açabilir. Enjeksiyon kapısı konumu, havalandırma yerleşimi, enjeksiyon basıncı ve çok aşamalı kürleme döngüsü gibi parametrelerin optimize edilmesi, reçinenin ön kalıba tamamen nüfuz etmesini ve kusursuz bir şekilde eşit şekilde kürlenmesini sağlamak için önemlidir.
Karmaşık ve Derin Çekme Parçaları Kalıplama Stratejileri
Karmaşık geometrilere sahip parçalar üretmek, reçinenin eşit şekilde akmasını ve kalıp boşluğunu tamamen doldurmasını sağlamak için dikkatli bir planlama gerektirir. Doldurma aşamasında reçine akışını simüle etmek için hesaplamalı akışkanlar dinamiği (CFD) yazılımının kullanılması önemli bir stratejidir. Bu simülasyon, tek bir kalıp oluşturulmadan önce potansiyel kuru noktaların veya yarış takibinin (düşük dirençli kanallar boyunca tercihli akış) belirlenmesine yardımcı olur. Simülasyona dayanarak mühendisler enjeksiyon kapılarının ve havalandırma deliklerinin sayısını ve konumunu optimize edebilir. Derin çekmeli parçalar için, reçinenin ön kalıbın tüm alanlarına aynı anda ulaşmasını sağlamak için birden fazla enjeksiyon noktasının kullanılması gerekli olabilir. Ek olarak kalıp, alttan kesmeler oluşturmak için kızaklar veya kaldırıcılar gibi özellikler içerebilir ve bu da parçanın hasar görmeden kalıptan çıkarılmasına olanak tanır.
Düzgün Kürleşmenin Sağlanması ve Artık Gerilimlerin En Aza İndirilmesi
Karmaşık parçalarda kalınlıktaki değişiklikler farklı kürleme oranlarına yol açabilir. Daha kalın bölümler termal kütle nedeniyle daha yavaş kürleşir veya reçine reaksiyonunun ekzotermik doğası nedeniyle aşırı ısınabilir. Bu eşit olmayan kürleme artık gerilimleri kilitleyebilir ve kalıptan çıkarma sonrasında parçanın çarpılmasına veya boyutsal yanlışlığa yol açabilir. Bunu ortadan kaldırmak için kalıp sıcaklık kontrol sisteminin, kalıbın farklı bölgelerine farklı sıcaklıklar iletecek şekilde hassas bir şekilde bölgelere ayrılması gerekir; bu da parça boyunca daha düzgün bir kürleme profilinin desteklenmesini sağlar. Ayrıca, daha düşük bir tepe ekzoterm sıcaklığına sahip bir reçine sistemi kullanmak ve kürleme döngüsünü uygun tutma süreleri ve rampa hızlarına göre uyarlamak, karmaşık RTM parçalarında boyutsal stabilite elde etmek için hayati öneme sahip proses kontrol önlemleridir.
Uzun Vadeli Güvenilirlik için RTM Baskı Makinenizin Bakımının Yapılması
Bir RTM baskı makinesinin tüm çalışma ömrü boyunca yüksek verimlilik ve parça kalitesi sunmaya devam etmesini sağlamak için proaktif ve sistematik bir bakım rejimi tartışılamaz. Planlanmamış kesintiler üretimdeki en büyük maliyetlerden biridir ve genellikle ihmal edilen bakımın sonucudur. Bakımı iyi yapılan bir pres sadece daha güvenilir çalışmakla kalmaz, aynı zamanda ürettiği parçaların tutarlılığıyla doğrudan bağlantılı olan hassasiyetini de korur. Kapsamlı RTM baskı makinesi için bakım programı Günlük, haftalık, aylık ve yıllık görevleri kapsayacak şekilde geliştirilmeli ve bunlara titizlikle uyulmalıdır. Bu program üreticinin tavsiyelerine dayanmalı, aynı zamanda tesisinizin spesifik üretim hacmine ve çevre koşullarına göre de uyarlanmalıdır.
Temel Günlük ve Haftalık Bakım Kontrolleri
Basit günlük görsel incelemeler ve rutin kontroller yoluyla birçok kritik sorun belirlenebilir ve önlenebilir. Bu görevler büyük arızalara karşı ilk savunma hattıdır.
- Günlük Kontroller: Operatörler silindirlerin, valflerin ve boruların etrafındaki hidrolik yağ sızıntılarını kontrol etmelidir. Haznedeki hidrolik yağ seviyesini kontrol edin. Pompalardan, motorlardan veya sıkma mekanizmasından gelen olağandışı sesleri dinleyin. Kalıp sıcaklık kontrol ünitesindeki ısıtıcı hortumlarını ve bağlantılarını aşınma veya sızıntı belirtileri açısından görsel olarak inceleyin.
- Haftalık Kontroller: Kalıntıların kalıp hizalamasını veya parça kalitesini etkilemesini önlemek için merdaneleri temizleyin. Kirlenme veya bozulma belirtileri açısından hidrolik sıvısının durumunu kontrol edin. Basınç ve sıcaklık sensörlerinin kalibrasyonunu doğrulayın. Elektrik bağlantılarını sızdırmazlık ve aşırı ısınma belirtileri açısından inceleyin.
Proaktif Uzun Süreli Bakım ve Bileşen Değişimi
Günlük ve haftalık görevlerin ötesinde, bileşenlerin zamanla aşınmasını ve yıpranmasını ele almak için daha ayrıntılı bir bakım planı gereklidir. Birden fazla vardiya çalıştıran tesisler için, çoklu gün ışığı RTM baskı makinesiyle çıktı nasıl artırılır sıklıkla ortaya çıkar. Plakaları arasında birden fazla kalıp istasyonu bulunan çok gün ışığı alan bir baskı makinesi, bir parçanın kürlenmesine, diğerinin enjekte edilmesine ve üçüncüsünün kalıptan çıkarılmasına izin vererek çıktıyı önemli ölçüde artırabilir. Ancak bu karmaşık makine, daha da sıkı bir bakım programı gerektirir. Uzun vadeli temel bakım faaliyetleri şunları içerir:
- Hidrolik Sistem Revizyonu: Hidrolik sıvının ve filtrelerin periyodik olarak değiştirilmesi çok önemlidir. Zamanla hidrolik sistemdeki contalar ve hortumlar bozulacaktır ve ciddi arızaları önlemek için önleyici bakım programının bir parçası olarak değiştirilmeleri gerekir.
- Merdane ve Bağlantı Çubuğu Denetimi: Merdanelerin düzlüğü ve bağlantı çubuklarının herhangi bir esneme veya çizilme belirtisi olup olmadığı kontrol edilmelidir. Yanlış hizalama, eşit olmayan sıkma kuvvetine ve parça kalınlığında değişikliklere neden olabilir.
- Enjeksiyon Sistemi Servisi: Reçine oluşumunu önlemek ve doğru oran kontrolünü sağlamak için enjeksiyon sisteminin hassas ölçüm cihazları, karıştırıcıları ve pompaları düzenli olarak temizlenmeli ve bakımı yapılmalıdır. Statik karıştırıcılar önerildiği şekilde değiştirilmelidir.
- Kontrol Sistemi Doğrulaması: PLC, sensörler ve güvenlik kilitleri, prosesin tekrarlanabilirliğini ve operatör güvenliğini koruyarak doğru çalıştıklarından emin olmak için periyodik olarak test edilmeli ve kalibre edilmelidir.
Üreticiler, disiplinli bir bakım kültürüne yatırım yaparak RTM kalıplama baskı makinelerinin çalışma süresini, performansını ve yatırım getirisini en üst düzeye çıkarabilir ve bu makinenin gelecek yıllarda verimli üretimin temel taşı olarak kalmasını sağlayabilir.
