I. CE Stveardı Kompozit Hidrolik Presler İçin Neden Özellikle Önemlidir?
Kompozit malzeme şekillendirme alanında, servo kompozit hidrolik presler and sıkıştırma kalıplama presleri Sıkıştırmalı kalıplama işlemleri için temel ekipman haline gelmiştir ve tipik olarak aşağıdakilerle birlikte kullanılır: SMC kalıpları komple SMC kalıplama sistemleri oluşturmak için.
Kompozit malzemelerin hafif tasarım ve yapısal entegrasyona yönelik sürekli gelişmesiyle birlikte, kompozit sıkıştırmalı kalıplama presleri artık aşağıdaki sektörlerde yaygın olarak kullanılmaktadır:
- Kamyon ve otobüsler
- Tarım ve inşaat ekipmanları
- E-hareketlilik
- Demiryolu taşımacılığı
- Kent mobilyaları, diğerleri arasında
Bu uygulama senaryolarında, hidrolik presler yalnızca şekillendirme performansından sorumlu değildir, aynı zamanda operatör güvenliği, uzun vadeli operasyonel stabilite ve genel üretim hattı uyumluluğuyla da doğrudan ilgilidir. Bu nedenle, Çin'den ilk kez kompozit hidrolik pres satın alan giderek artan sayıda Avrupalı müşteri, tek bir temel soruya odaklanma eğiliminde:
CE uyumlu hidrolik presler ile yerli standartlarda üretilen hidrolik presler arasındaki temel farklar nelerdir?
CE işaretinin yalnızca bir sertifika etiketi olmadığı, aynı zamanda bir makinenin tasarım ve üretimden kurulum ve işletime kadar tüm yaşam döngüsü boyunca devam eden kapsamlı bir güvenlik sistemi olduğu vurgulanmalıdır.
II. Tasarım Felsefesindeki Temel Farklılıklar
Ulusal standartlara göre, hidrolik pres tasarımı tipik olarak tonaj kapasitesi, şekillendirme verimliliği, ekipman maliyeti ve teslimat süresi gibi üretim gereksinimlerine göre yönlendirilir. Bu yaklaşım birçok yerel üretim ortamı için uygun olsa da öncelikle makinenin üretim görevini tamamlayıp tamamlayamayacağına odaklanır.
Buna karşılık, CE uyumlu servo kompozit hidrolik presler, şekillendirme performansı gereksinimlerini karşılarken risk kontrolünü temel tasarım kısıtlaması olarak ele almalıdır. CE çerçevesi sistematik gerektirir risk değerlendirmesi İşletme, bakım, devreye alma ve anormal koşullar sırasındaki potansiyel riskler için önceden tanımlanmış yapısal veya sistem düzeyinde çözümlerle kavramsal tasarım aşamasında gerçekleştirilecektir.
Bu "tasarımdan kaynaklanan güvenlik" felsefesi, CE uyumluluğunun yalnızca üretimden sonra bileşenlerin eklenmesiyle elde edilemeyeceği, bunun yerine baştan itibaren genel makine konseptine entegre edilmesi gerektiği anlamına gelir.
III. CE Uyumlu Hidrolik Preslerin Üç Temel Güvenlik Sistemi
Uygulama açısından bakıldığında, kompozit hidrolik preslere yönelik CE gereklilikleri, soyut prensipler yerine açıkça tanımlanmış güvenlik sistemleri aracılığıyla gerçekleştirilir. Bu gereksinimler temel olarak üç alanda yoğunlaşmıştır: mekanik güvenlik, hidrolik güvenlik ve elektrik güvenliği Bunların hepsi birbiriyle ilişkili ve vazgeçilmezdir.
Mekanik Güvenlik
CE standartları kapsamında, mekanik güvenliğin temel amacı, yalnızca çalıştırma prosedürlerine veya operatör deneyimine dayanmak yerine, yapısal tasarımın kendisi yoluyla personelin tehlikeli alanlara maruz kalmasını azaltmaktır. Uzun stroklu ve sık bakım gerektiren büyük kompozit hidrolik presler için mekanik güvenlik özellikle kritik öneme sahiptir.
CE uyumlu mekanik tasarım, makineye güvenli erişim, yüksek alanlara giriş ve servis sırasında hareketli bileşenlerin güvenilir şekilde sabitlenmesi gibi işletim ve bakım senaryolarını sistematik olarak dikkate almalıdır. Bu gereksinimler isteğe bağlı eklentiler olmaktan ziyade genel makine düzenini doğrudan etkiler.
Tipik CE mekanik güvenlik önlemleri şunları içerir:
- Güvenlik merdivenleri yükseklik, eğim ve kayma önleme performansı standartlarını karşılayacak şekilde tasarlanmıştır
- Korkuluklu üst düzey bakım platformları Servis sırasında düşmeye karşı koruma sağlar
- Bakım erişim yolları ve güvenlik mesafeleri Personel hareketi ve acil durum tahliyesi için yeterli alanın sağlanması
- Kayar mekanik kilitleme sistemleri Bakım sırasında sürgüyü güvenli bir şekilde tutmak ve istenmeyen inişleri önlemek için SITEMA kilitleme cihazları gibi

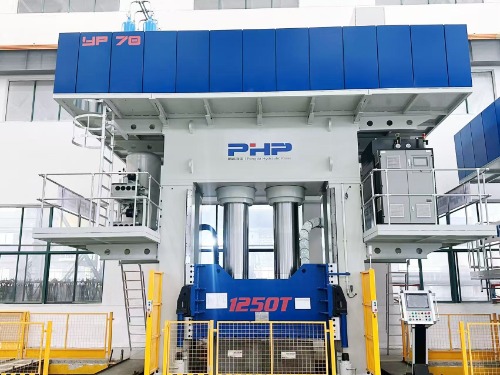

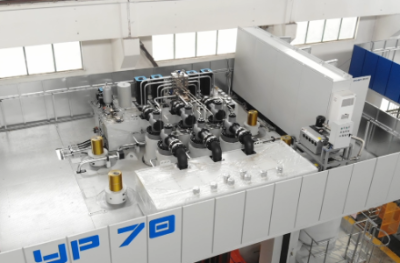

En iyi bakım platformu

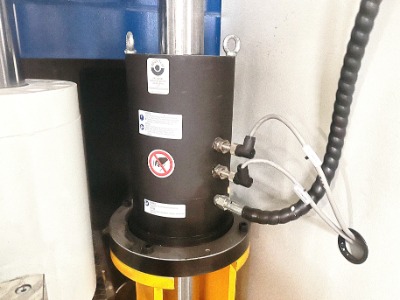

Kaydırıcı kilitleme sistemi
Karşılaştırıldığında, yerel standart baskı makineleri genellikle yapısal risk izolasyonundan ziyade operasyonel prosedürlere daha fazla güveniyor.
Hidrolik Güvenlik
Hidrolik sistem, kompozit hidrolik presin güç çekirdeğidir ve aynı zamanda yüksek riskli bir alandır. CE standartlarına göre, hidrolik sistemler yalnızca performans sağlamakla kalmamalı, aynı zamanda net bir şekilde anlaşılmalıdır. arıza korumalı davranış.
Bu, hortum kopması, valf arızası veya kontrol arızası gibi aşırı durumlarda bile sistemin kontrolsüz hareketi veya kişisel yaralanmayı önlemek için varsayılan olarak güvenli bir duruma geçmesi gerektiği anlamına gelir.
Tipik CE hidrolik güvenlik önlemleri şunları içerir:
- Silindirlere takılı emniyet valfleri basınç kaybı durumunda hızlı kayma inişini önler
- Hidrolik hortumlar için patlamaya karşı koruma zincirleri yırtılma durumunda hortumun sallanmasını sınırlandırır
- Yedekli basınç ve hareket kontrol mantığı , her koşulda güvenli davranışın sağlanması

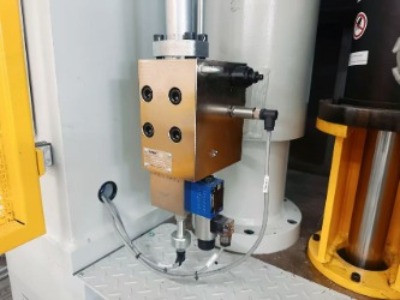

Emniyet valfi

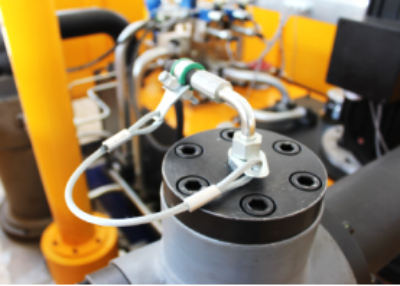

Patlamaya karşı koruma zinciri
Bazı yerli standart baskı makinelerinde bu tür güvenlik özellikleri basitleştirilebilir veya ihmal edilebilir, bunun yerine deneyime dayalı yönetime güvenilebilir.
Elektrik Güvenliği
Elektrik güvenliği, CE uyumluluğunun en sistematik ve sıkı biçimde denetlenen yönlerinden biridir ve yerli standart makinelerle karşılaştırıldığında en belirgin farklardan birini temsil eder. CE değerlendirmesi yalnızca bileşen kalitesine değil aynı zamanda işlevsel güvenlik mantığının bütünlüğüne de odaklanır.
Tipik CE elektrik güvenliği konfigürasyonları şunları içerir:
- Güvenlik PLC'leri yedeklilik ve kendi kendine teşhis ile

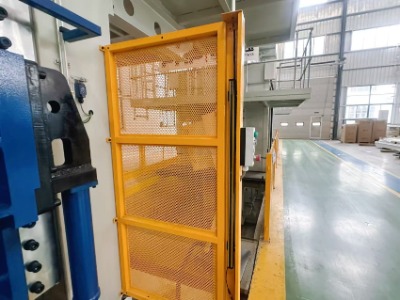

- L tipi emniyet ışık perdeleri kalıplama alanının çok yönlü korunması için
- Lazer tarayıcılar dinamik alan izleme için
- Acil durdurma butonları standartlara göre konumlandırılmış
- Tamamen belgelenmiş ve doğrulanabilir güvenlik programları izlenebilirlik ve test edilebilirliğin sağlanması

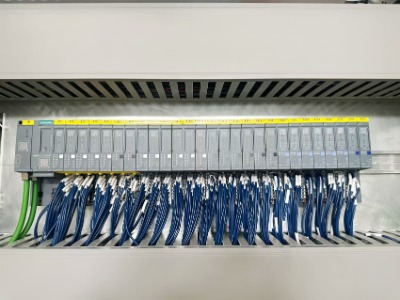

Emniyet PLC'si

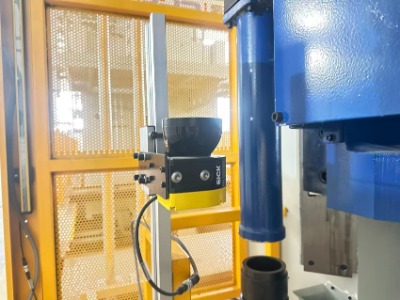

Lazer tarayıcı

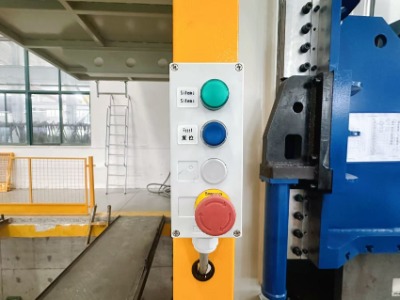

Acil durdurma düğmesi
L tipi güvenlik ışık perdesi
Kontrol kabinleri dışarıdan benzer görünse de CE değerlendirmeleri dahili mantık mimarisini, yedekliliği ve teknik belgelerle tutarlılığı vurgular.
IV. Teknik Dokümantasyon ve Sorumluluk Sistemi
CE uyumluluğu, eksiksiz bir teknik dokümantasyon sistemini içerecek şekilde fiziksel makinenin ötesine uzanır. Bu belgeler yalnızca teslimat gerekliliklerinin bir parçası değildir, aynı zamanda ekipmanın yaşam döngüsü boyunca uyumluluk açısından da gereklidir.
Eksiksiz bir CE teknik dosyası tipik olarak risk değerlendirme raporlarını, hidrolik ve elektrik şemalarını, çalıştırma ve bakım kılavuzlarını ve uygunluk beyanlarını içerir. Bu belgeler denetimlerde, kaza araştırmalarında ve sorumluluk belirlemede kritik bir rol oynar.
V. Sonuç: Sistem Mühendisliği Çözümü Olarak CE Uyumlu Hidrolik Presler
için servo kompozit hidrolik presler (SMC baskı makineleri, LFT-D baskı makineleri, HP-RTM baskı makineleri, GMT baskı makineleri vb. dahil), CE uyumluluğu, güvenlik özelliklerinin kurulum sonrası basit bir şekilde eklenmesi değildir. Bunun yerine, bir temsil eder bütünsel güvenlik felsefesi , temelinde risk değerlendirmesi yer alan ve yönetmelikler ve standartlar tarafından yönlendirilen, makinenin yapısal tasarımına, güvenlik fonksiyonlarına, kontrol mantığına ve nihai uygulama senaryolarına sistematik olarak entegre edilmiştir.
için customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
